PlanningFlow はじめマニュアル Ver.3編
3.0 で新しくなった点をひと通り説明します。
実際に操作しながら行きましょう。PlanningFlow を起動してください。
なお、ルールをフリーにしておいてください。
→ ［設定］メニュー ［ルール］
まず、順序を作成します。
下のように、斜めの位置に２つ図形を作ります。
順序モードに入って、上の図形をクリックし、順序の From にします。
そして、下の図形をポイントすると、
「こういう矢印が引かれます」 のシミュレートが出ます。
ここでカーソルを図形の中で微妙に右上に動かしてください。
シミュレートの形が変わるでしょう?
今度は図形の左下付近をポイントしてください。
また形が変わります。
こんな感じでポイント位置を判定しています。
コツがつかめるまで、あれこれと動かしてみてください。
今度は、すでに作成した矢印の曲げ方です。
矢印をクリックして選択すると、
From, To の先端だけでなく、真ん中にもハンドルが表示されます。
そこにカーソルを持っていくと、＋ カーソルになります。
その状態で、真ん中のハンドルをドラッグします。
すると、「今ドロップすると、こういう矢印になりますよ」 のシミュレートが出ます。
そこでドロップしてください。矢印の形が変わります。
もう一度、矢印の真ん中のハンドルをドラッグして、
今度はカーソルをもっと大きく外側に持って行ってください。
２つの角を持つ矢印がシミュレートされます。
まだドロップせずに、反対側に持って行ってください。
コツがつかめるまで、いろいろな場所へドラッグしてみてください。
次に矢印の書式を変えます。
矢印をマウスの右ボタンでクリックし、
ポップアップメニューの ［矢印］［なし］ を選びます。
矢じりの部分が消えます。
［矢印］［自動］ か ［あり］ にすると戻ります。
※メニューも ［矢じり］ とした方がわかりやすいと思ったのですが、
他のソフトでみんな ［矢印］ になっていたので、紛らわしいですが、［矢印］ としました。
次は、矢印に文字を入力します。
矢印をダブルクリックします。
文字の入力枠が開きます。
入力してみましょう。
矢印の場合、横幅が決まっていません。
Enter キーで改行しない限り、ずっと横に広がり続けます。
入力が済んだら、F2 で確定して、入力枠を閉じます。
F2 で確定閉じ、Esc でキャンセル閉じ、は他の図形の入力と同じです。
文字のパレットからドラッグ＆ドロップして、文字を上書きすることもできます。
太字や色、左揃え、などの操作も他と同様です。
あれこれと入力してみてください。
さて、お気づきと思いますが、3.0 では、以前と配色が変わっています。
矢印も、緑から濃紺に変わりました。
これは文字が付いたからです。
緑だと、ノートパソコンの場合、黄緑に見えてしまい、文字が薄くて、読みづらいのです。
そこで、出荷時色を濃紺に変えました。
もちろん、お好みの色を設定できますし、2.XX の配色に戻すこともできます。
→ ［設定］メニュー ［色］
今度はグリッドを入れてみましょう。
→ ［表示］メニュー ［グリッド］
ウィンドウ全体に格子が入ります。
グリッドのオンオフは、ウィンドウごと（つまり、階層ごと） に行えます。
同じファイルでも、ある階層はグリッドオン、別の階層はオフ、と設定することができます。
グリッド吸い寄せの設定を確認します。
→ ［設定］メニュー ［グリッド吸い寄せ］
これを 「強制」 に変更しましょう。
グリッド強制下で、図形をドラッグ＆ドロップしてみてください。
グリッドに強制的に吸い寄せられていくのがわかりますか?
「強制」 の感覚がつかめたら、設定を 「強く」 に変えて、ドラッグ＆ドロップしてみてください。
「強く」 では、グリッドの中間付近なら、吸い寄せられません。
さらに 「弱く」 では、グリッド付近にドラッグしない限り、吸い寄せられません。
また、グリッド上にない図形を選択して、［レイアウト］メニュー［グリッド整列］
を選ぶと、グリッド吸い寄せの設定に従って、図形が移動されます。
あと、図形を選択して Alt キーを押しながら、上下左右の方向キーを押してみてください。
グリッドオンのときは、この操作で、グリッド分移動になります。
グリッド吸い寄せが 「強制」 のときは、Alt を押さずに、上下左右の方向キーだけでも、グリッド分移動になります。
さて、次は図形の選択をしてみます。
渋い機能なので、注意して操作してください。
まず、図形をひとつ選択します。
続いて、もうひとつの図形を Ctrl キーを押しながらクリックします。
|
Ctrl を押しながら |
すると追加選択になります。
今度は、今クリックした図形を、もう一度 Ctrl キーを押しながらクリックします。
すると、クリックした図形だけが、選択からはずれます。
こうして、複数選択の状態を壊さずに、選択の追加／削除を行えます。
実は、この動作は、Shift キーを使っても行えます。
ただ、エクスプローラや 「ファイルを開く」ダイアログでは、追加選択は Ctrl 押しとなっています。
グラフィックソフトでは Shift 押しの方が一般的なのですが、どうも間違えてしまう。
（ちなみに indysoft TreeMemo でも、Ctrl 押しです）
そこで、Ctrl と Shift、どちらを押しても同じ動きにしました。
今度は、もう少したくさん図形を作りましょう。
そして、それらをすべて選択してください。
|
今これが主選択 ※ハンドルの色が違う |
ここで、主選択でない図形をクリックします。
主選択が変わったのがわかりましたか?
レイアウト操作の基準図形（この図形を基準に左揃え、など）を、途中で変更したくなったとき、この操作が必要です。
渋い操作ですが、覚えておいてください。
さて、3.0 の機能追加の目玉は、従来のデータフロー型の柔かいレイアウトに加え、
プログラムフローチャートに用いられる、カチッとしたレイアウトを採り入れたことです。
２つのレイアウトで大きく違うのは、矢印の座標計算です。
これを 3.0 では、作図ルールの切替えによって行います。
ルールをプログラムフローに切替えてください。
→ ［設定］メニュー ［ルール］
これまでフリーのルール下で作成していたフローは、
ルール変更によって、次のように変換されます。
- ・グリッドが自動的にオンになり、グリッド吸い寄せが自動的に 「強制」 になる
- ・図形はすべてグリッド上に吸い寄せられる
- ・矢印が描き直される
- ・矢じりの書式が 「自動」 の場合、順方向の矢印（下に向かう矢印） の矢じりは表示されない
例えば、こういうフローは、
こうなります。
こういうフローは、
こんな具合です。
なお、「フリー」→「プログラムフロー」 と変換して、
再度、「プログラムフロー」→「フリー」 と変換した場合、
最初と同じ図柄に戻るとは限りません。
変換によって、図形間の順序など、基本的な部分は壊れませんが、
矢印の形や座標などは、元通りにならないことも多いので、注意してください。
プログラムフロー下でも、図形の操作はほとんど変わりません。
変わる点は、
・フローの地をダブルクリックすると、作成のポップアップメニューがこのようになります。
「□」 は 「処理」 です。プログラムフローチャートでの基本図形です。
「端子」 とは、フローの端を表わすものです。
「ジョイント」 については、あとで説明します。

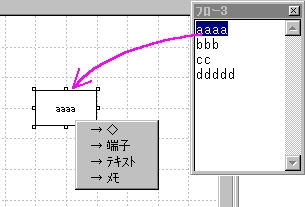

・文字のパレットからドラッグ＆ドロップすると、
最初に作られる図形が、「□の処理」 になります。
矢印の作図について説明しましょう。
こんな形で図形を並べてください。
プログラムフローチャートでは、上から下へフローは流れます。
一番上の 「端子」 から、矢印を引いて行きましょう。
① ～ ③ とクリック。
ここまでは慣れたもの。
次に、
ポイントすると、このようにシミュレートが出ます。
でも、うんと左をポイントすると、こうなります。
この曲げ方は間違いです。
「判断」 から横に出て 「処理」 に上から入るのが、プログラムフローチャートの規則です。
でも、この状態でクリックしてください。
そして、左手でキーボードの Ctrl + Z を押してください。（ Ctrl キーを押しながら Z を押す ）
取り消されましたでしょ?
たった今作った間違いの矢印が削除されて、順序の From がひとつ前に戻っています。
急いでクリックしていて、間違った線が引かれたら、こうやって取り消してください。
同様にして、Del キーで、今作った矢印を削除することもできます。
なお、Ctrl + Z, Del の対象となる矢印は、選択された状態で表示されています。
では、今度は正しい矢印を引きましょう。
さらに続けます。

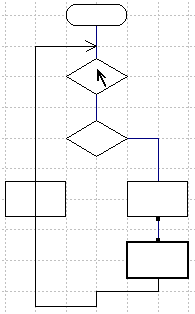

次にループを戻ります。
驚かないで。
今はこれで良いのです。
さらに、いったん地をクリックしてルートを捨て、

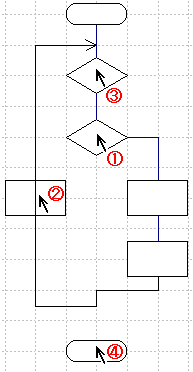

① ② ③ ④ とクリックします。
すると、

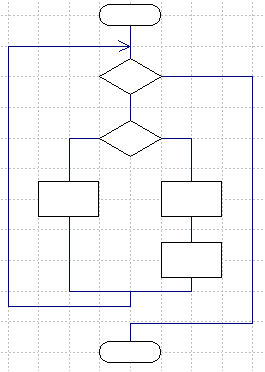

こうなります。
プログラムフロー下でも、矢印の線は自動作図です。
ただ、プログラムフローは、このような複雑なレイアウトですから、
自動作図するにも、計算要素が揃って来ないと、正しく計算されません。
途中、不安にもなったかも知れませんが、
フローが出来あがってくればくるほど、ちゃんと作図してくれます。
順序の From, To を指定することだけに集中して、
どんどん作図を進めてください。
多くの場合、自動作図だけでフローは仕上がります。
描かれた矢印がイメージと違ったら、再描画してみてください。
・F5キーを押す
・ツールバー
これは、PlanningFlow に 「計算をやり直せ」 という命令です。
それでダメなら、その矢印をマウスの右ボタンでクリックして、
ポップアップメニューの ［引き直し］ を選んでください。
これは、「計算を １からやり直せ」 という命令です。
再描画よりも効き目が強いです。
まだダメな場合は、いったんその矢印を削除してください。
そしてもう一度、新しく描き直してみてください。
それでも駄目な場合は、自動作図できないということです。
そのときは 「ジョイント」 という整形のための図形を使います。
地をダブルクリックして、ポップアップメニューから、ジョイントを選んでください。
こういうのが現れますね。
例えば、こう自動作図されたものを
このように、分岐の入れ子を順に閉じたいとき
いったん関連する矢印を削除し、ジョイントを使って合流させます。
そして、ジョイントから下の図形に矢印を引きます。
そのあと、外側から矢印をかぶせます。
なお、ジョイントは印刷されません。
画面上からも、［表示］メニュー［ジョイントを隠す］ で、隠すことができます。
人に見せるときは、隠すと良いでしょう。
フリーのルール下で、レイアウトを気にせず描いておいて、
ルールをプログラムフローに変えて、一気に変換すると言う、豪快な作図もできます。
順序の From, To さえ指定してあれば、作図は PlanniningFlow が行います。
新しいウィンドウを開いて、ルールをフリーにしてください。
→ ［設定］メニュー ［ルール］

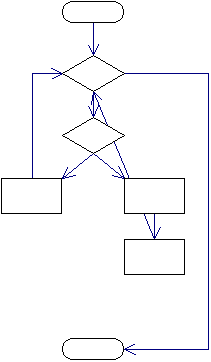

こんな感じにしておいて
ルールをプログラムフローに変えます。
こうなります。
お疲れ様でした。
百聞は一見に如かずで、まず動かしていただきました。
さて、そもそも、自動作図や一括変換といった作図操作を何故作ったかと言うと、
プログラムフローチャートは、描くのが大変だからです。

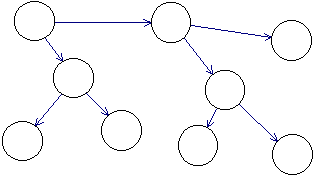

こういうのより、
この方が面倒くさそうでしょ。
|

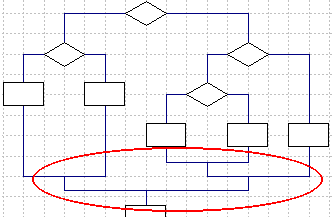

| 特にこの辺が。 |
見るには優しいが、描くには辛い。そういう奴なのです。
描くのが負担だから、なかなか考えながら描けない。下書きしてから描くから、余計時間がかかる．．．
ならば、なるべくソフトで描いてしまえ、と意図したのです。
”考えながら描ける” ”自然だから速い”
が、PlanningFlow の特長です。
今回採用した２つの作図方法は、2.XX 以来の操作性の延長にあります。
新しくフローを作るときは、快適だと思います。新規作成時のスピードでは最速でしょう。
でも！
プログラムフローの描きにくさの壁は厚い。
自己評価ですが、今回の操作性は、操作者に与える安心感という点で、課題ありです。
”作図の途中で不安にならないか” ”大きく修正しようとするとき、安心して形を崩せるか”
その辺りに課題が残った気がします。
フローチャートの作図．．． 深いです。
気がついたことがあったら、意見ください。
今後さらに、まだ誰もやっていないような作図操作を投入します。乞うご期待です。
なお、サンプルに、プログラムフローチャートの例が追加されています。
→ ［ヘルプ］メニュー ［サンプルを開く］、［業務マニュアル］［プログラムフロー］
カチッとしたこのレイアウトの、メリットを感じ取ってください。
